WRN-130光桿式裝配式熱電偶（上海自動化儀表三廠）
1、裝配式熱電偶概述
工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30—鉑銠6—鉑銠10—鉑、鎳鉻—鎳硅、鎳鉻—銅鎳、銅－銅鎳、鐵－銅鎳等型式熱電偶。
2、裝配式熱電偶工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。 熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 備注：關于本型號具體技術要求（如長度、螺紋或法蘭接等）可與公司洽詢。
3、裝配式熱電偶技術參數
溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測量范圍℃ | 允許偏差△t℃ |
鉑銠30—鉑銠6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
鉑銠10—鉑 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
鎳鉻－鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
鎳鉻－銅鎳 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
4、裝配式熱電偶型號表示
WR□－□□□
W | 溫度儀表 |
R | 熱電偶 |
□熱電偶材料 | R）鉑銠30－鉑銠6 |
P）鉑銠10－鉑 | |
N）鎳鉻－鎳硅 | |
E）鎳鉻－銅鎳 （鎳鉻－康銅） | |
□安裝固定形式 | 1）無固定式裝置式 |
2）固定螺紋式 | |
3）活動式法蘭 | |
4）固定法蘭式 | |
5）活動法蘭角尺形式 | |
6）固定螺紋錐形 保護管式 | |
□ 接線盒形式 | 2）防濺式 |
3）防水式 | |
4）隔爆式 | |
□設計序號 | 0）?16mm保護管 |
1）?25mm保護管（雙層套管） | |
2）?16mm高鋁質管（單層套管） | |
3）?20mm高鋁質管 |
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
熱電偶最小置入深度
應不小于其保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。 a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ。M。
即Rr.L≥100 MΩ。M L＞1m 式中：Rr－熱電偶的長度，m b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
5、裝配式熱電偶型號規格
◆統一設計型熱電偶
◆1）無固定裝置式（陶瓷保護管）熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 規格 | 熱響應時間T0.5 S | |
直徑mm | 保護管材料 | |||||
單支鉑銠30-鉑銠6 | WRR-120 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 |
WRR-121 | ￠25 | ＜360 | ||||
雙支鉑銠30-鉑銠6 | WRR2-120 | ￠16 | ＜150 | |||
WRR2-121 | ￠25 | ＜360 | ||||
單支鉑銠10-鉑 | WRP-120 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 |
WRP-121 | ￠25 | ＜360 | ||||
雙支鉑銠10-鉑 | WRP2-120 | ￠16 | ＜150 | |||
WRP2-121 | ￠25 | ＜360 | ||||
單支鎳鉻-鎳硅 | WRN-122 | K | 0~1100 | ￠16 | 高鋁質 | ＜240 |
WRN-123 | 0~1200 | ￠20 | ||||
雙支鎳鉻-鎳硅 | WRN2-123 | 0~1100 | ||||
單支鉑銠30-鉑銠6 | WRR-130 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 ＜360 ＜150 ＜360 |
WRR-131 | ￠25 | |||||
雙支鉑銠30-鉑銠6 | WRR2-130 | ￠16 | ||||
WRR2-131 | ￠25 | |||||
單支鉑銠10-鉑 | WRP-130 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 ＜360 ＜150 ＜360 |
WRP-131 | ￠25 | |||||
雙支鉑銠10-鉑 | WRP2-130 | ￠16 | ||||
WRP2-131 | ￠25 | |||||
單支鎳鉻-鎳硅 | WRN-133 | K | 0~1200 | ￠20 | 高鋁質 | ＜240 |
雙支鎳鉻-鎳硅 | WRN2-133 | 0~1100 | ||||
注：1）結構特征：非置入部分為碳鋼20#
2）直徑￠25mm為雙層瓷套管。
◆保護管直徑和長度規格表
￠16（單層管） | ￠20 | ￠25(雙層管) | |||
總長L | 置深l | 總長L | 置深l | 總長L | 置深l |
300 | 150 | 400 | 250 | 550 | 400 |
350 | 200 | 450 | 300 | 650 | 500 |
400 | 250 | 550 | 400 | 900 | 750 |
450 | 300 | 650 | 500 | 1150 | 1000 |
550 | 400 | 900 | 750 | 1650 | 1500 |
650 | 500 | 1150 | 1000 | 2150 | 2000 |
900 | 750 | 1650 | 1500 | ||
1150 | 1000 | 2150 | 2000 | ||
◆無固定裝置式熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
總長Lmm | ||||||
單支鎳鉻-鎳硅 | WRN-120 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-120 | |||||
單支鎳鉻-銅鎳 | WRE-120 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-120 | |||||
單支鎳鉻-鎳硅 | WRN-130 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 防水式 | |
雙支鎳鉻-鎳硅 | WRN2-130 | |||||
單支鎳鉻-銅鎳 | WRE-130 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-130 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆2）固定螺紋式熱電偶
熱電偶類型 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-220 WRN-220A | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-220 WRN2-220A | ||||||
單支鎳鉻-銅鎳 | WRE-220 WRE-220A | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-220 WRE2-220A | ||||||
單支鎳鉻-鎳硅 | WRN-230 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-230 | ||||||
單支鎳鉻-銅鎳 | WRE-230 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-230 | ||||||
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
3）公稱壓力：10MPa。
◆固定螺紋型號規格對照表
產品型號 | 固定螺紋規格 |
Mo | |
WRN-220 | M27×2 |
WRN-220A | G3/4＂ |
WRN2-220 | M27×2 |
WRN2-220A | G3/4＂ |
WRE-220 | M27×2 |
WRE-220A | G3/4＂ |
WRE2-220 | M27×2 |
WRE2-220A | G3/4＂ |
WRN-230 | M27×2 |
WRN2-230 | M27×2 |
WRE-230 | M27×2 |
WRE2-230 | M27×2 |
◆3）活動法蘭式熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
總長Lmm | ||||||
單支鎳鉻-鎳硅 | WRN-320 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-320 | |||||
單支鎳鉻-銅鎳 | WRE-320 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-320 | |||||
單支鎳鉻-鎳硅 | WRN-330 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 防水式 | |
雙支鎳鉻-鎳硅 | WRN2-330 | |||||
單支鎳鉻-銅鎳 | WRE-330 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-330 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。

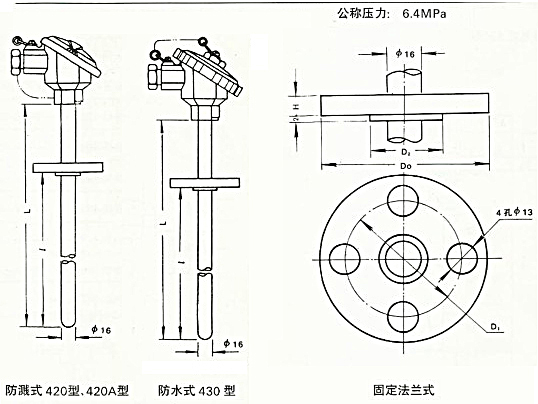

◆4）固定法蘭式熱電偶
熱電偶類型 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-420 WRN-420A | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-420 | ||||||
單支鎳鉻-銅鎳 | WRE-420 WRE-420A | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-420 | ||||||
單支鎳鉻-鎳硅 | WRN-430 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-430 | ||||||
單支鎳鉻-銅鎳 | WRE-430 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-430 | ||||||
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
3）公稱壓力：6.4MPa。
◆固定法蘭型號規格對照表
產品型號 | 固定法蘭盤規格（專業標準） | |||
Do | D1 | D2 | H | |
WRN-420 | ￠95 | ￠65 | ￠45 | 15 |
WRN-420A | ￠95 | ￠70 | ￠36 | 10 |
WRN2-420 | ￠95 | ￠65 | ￠45 | 15 |
WRE-420 | ￠95 | ￠65 | ￠45 | 15 |
WRE-420A | ￠95 | ￠70 | ￠36 | 10 |
WRE2-420 | ￠95 | ￠65 | ￠45 | 15 |
WRN-430 | ￠95 | ￠65 | ￠45 | 15 |
WRN2-430 | ￠95 | ￠65 | ￠45 | 15 |
WRE-430 | ￠95 | ￠65 | ￠45 | 15 |
WRE2-430 | ￠95 | ￠65 | ￠45 | 15 |
◆5）活動法蘭角尺形熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
總長L×L1mm | ||||||
單支鎳鉻-鎳硅 | WRN-520 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 500×500 750×750 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-520 | |||||
單支鎳鉻-銅鎳 | WRE-520 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-520 | |||||
單支鎳鉻-鎳硅 | WRN-530 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 防水式 | |
雙支鎳鉻-鎳硅 | WRN2-530 | |||||
單支鎳鉻-銅鎳 | WRE-530 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-530 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆6）固定螺紋錐形保護管熱電偶
熱電偶類型 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-621 WRN-621A | K | 0~600 | 不銹鋼1Cr18Ni9Ti | 225 250 300 350 400 | 75 100 150 200 250 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-621 | ||||||
單支鎳鉻-銅鎳 | WRE-621 WRE-621A | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-621 | ||||||
單支鎳鉻-鎳硅 | WRN-631 | K | 0~600 | 不銹鋼1Cr18Ni9Ti | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-631 | ||||||
單支鎳鉻-銅鎳 | WRE-631 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-631 | ||||||
注：1）熱響應時間T0.5＜90秒。
2）公稱壓力：30MPa，流速＜80米/秒
◆固定螺紋錐形保護管型號規格對照表
產品型號 | 固定螺紋規格 |
Mo | |
WRN-620,621 | M33×2 |
WRN-620A,621A | G1＂ |
WRN2-620,621 | M33×2 |
WRE-621 | M33×2 |
WRE-621A | G1＂ |
WRE2-621 | M33×2 |
WRN-631 | M33×2 |
WRN2-631 | M33×2 |
WRE-631 | M33×2 |
WRE2-631 | M33×2 |
◆7）焊接固定錐形保護管熱電偶
熱電偶類型 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 工作端形式 |
單支鎳鉻-鎳硅 | WRN-624 | K | 0~600 | 不銹鋼1Cr18Ni9Ti | ＜20 | 接殼式 |
WRN-625 | ＜30 | 絕緣式 | ||||
單支鎳鉻-銅鎳 | WRE-624 | E | ＜20 | 接殼式 | ||
WRE-625 | ＜30 | 絕緣式 |
注：1）防水式接線盒。
2）公稱壓力：30MPa，流速：＜80m/s
